СКЗРМБ (BMS, БМС)

СКЗРМБ (Система контроля заряд, разряд, мониторинга и балансировки, БМС, BMS)

Наша компания разработала и внедрила в производство универсальные СКЗРМБ (БМС) для 3-х типов электрохимии (LTO, mLTO-литий-титанат, LFP-ЛФП-литий-железофосфат, LNMC, mLNMC-811 литий-мультиоксид) следующих топологий с собственным ПО:

  • 6-и канальная пассивная СКЗРМБ-6П;
  • 6-и канальная активная СКЗРМБ-6А;
  • 12-и канальная пассивная СКЗРМБ-12П;
  • 12-и канальная активная СКЗРМБ-12А;
  • 20-и канальная пассивная балансировка СКЗРМБ-20П.

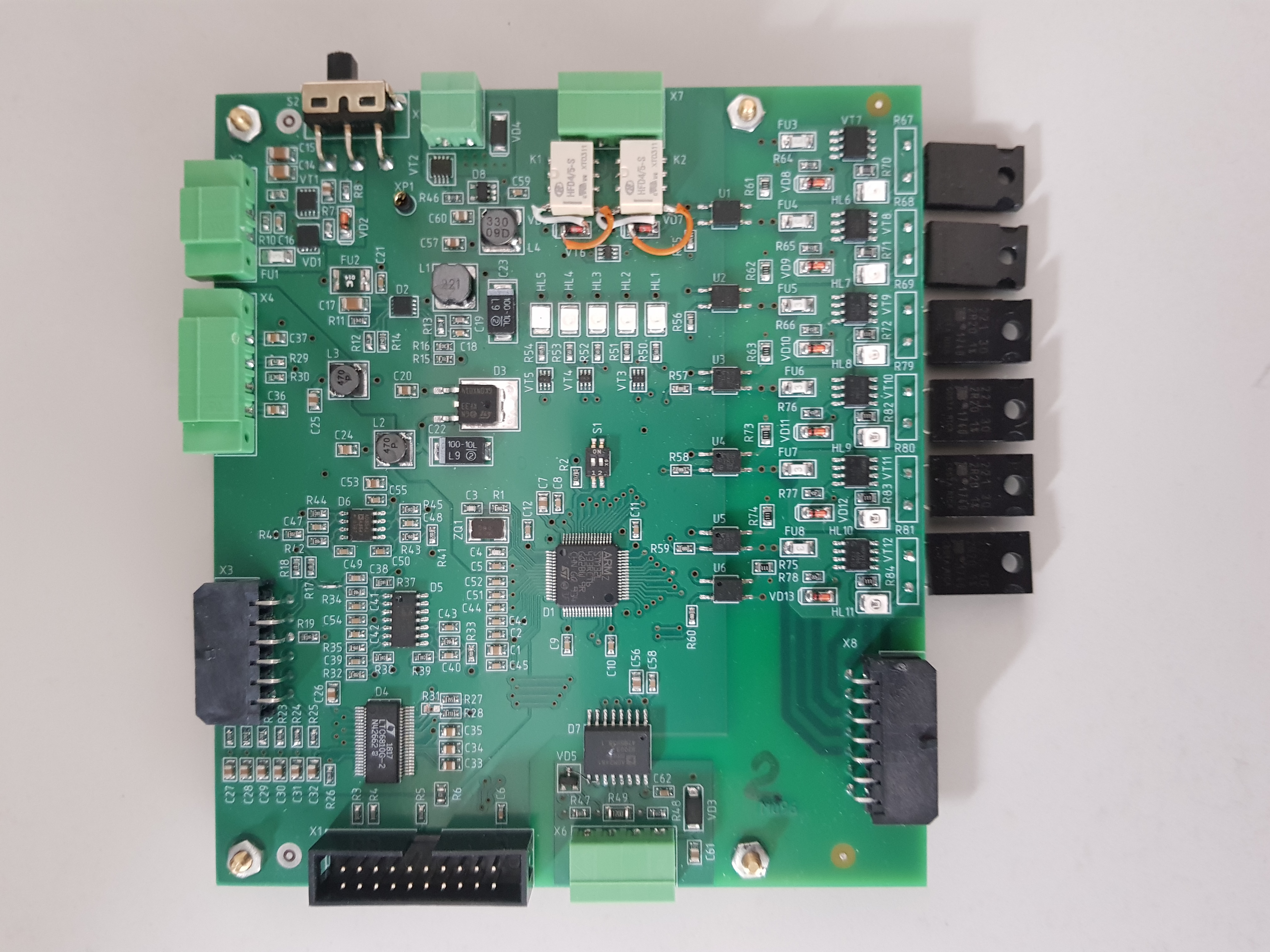

Пример СКЗРМБ-6П

Переход на различные типы электрохимии осуществляется на программном уровне Пользователя в соответствии с Руководством по эксплуатации.

Технологии создания систем контроля заряда-разряда, мониторинга и балансировки (СКЗРМБ, БМС)

Включают:

Управление безопасностью батареи (АБ)

  • Защита от перезаряда, перегрузки;
  • Защита от перегрузки по току (перегрева);
  • Многоуровневая защита при обнаружении и диагностике неисправностей;
  • Двойной контроль неисправностей.

Мониторинг состояния батареи (АБ), Оценка SOC\COH

  • Оценка остаточной емкости;
  • Оценка общего состояния параметров батареи;
  • Интеграция емкости отдельных элементов системы Литий-ионный аккумулятор-Сборка-Модуль — АБ высокой емкости.

Контроль и Управление безопасностью системы накопления энергии (СНЭ)

  • Управление высоковольтными сборками;
  • Высоковольтный контроль изоляции;
  • Диагностика и контроль за высоковольтными силовыми контакторами и переключателями.

Отображаемые в программе мониторинга параметров АБ

  • Снятие показаний, анализ напряжения АБ;
  • Снятие показаний и анализ силы тока АБ;
  • Снятие показаний и анализ температуры АБ.

Управление балансировкой АБ

  • Балансировка аккумуляторов на основе режима напряжения отдельных элементов системы;
  • Учет режима балансировки с функцией реального времени;
  • Активная/Пассивная балансировка по требованию Заказчика;
  • Учет требований Заказчика по исполнению: IP, температурные диапазоны работы, стандарты исполнения по назначению и т.д.

Потребительские свойства СКЗРМБ

  • Низкая стоимость;
  • Низкое энергопотребление;
  • Запись протоколов в архив за назначенный период (по требованию Заказчика);
  • Гибкие каскадные решения по энергоемкости до 2 Мегаватт*час накопленной энергии;
  • Постоянная текущая проверка состояния всех элементов системы накопления энергии (CRC).

Выполняется инициативный ОКР по разработке СКЗРМБ 4-го поколения, включающая:

  • Возможность прогнозирования состояния СНЭ по текущему моменту времени;
  • Прогнозирование предоставления динамических лимитов тока на основе текущих данных о состоянии (напряжения ячеек, температуры, SoC);
  • Глобальное сопоставление с характерными кривыми напряжения при заряде/разряде с учетом соответствующего состояния заряда;
  • Спектроскопия импеданса АБ:
    • точное понимание состояния заряда (State of Charge-SoC);
    • точное определение состояния здоровья аккумулятора (State of Health-SoH);
    • точный функциональный анализ (State of Function- SoF);
    • безсенсорное определение температуры внутри аккумулятора;
    • новый прогноз продолжительности жизни аккумулятора.

Благодаря этим работам, СНЭ КБ Энергии станут автоматически адаптивными системами. Самообучающиеся алгоритмы управления и регулирования будут гарантировать автоматическую оптимизацию системы на лету для характеристик заряда, характеристик нагрузки или глубины разряда.

Система управления СНЭ будет иметь интерфейс связи для прямого диалога с бортовыми сетями управления высшего уровня. Информация будет передаваться, в частности, через CAN, LIN или Ethernet. Кроме того, появится возможность телеметрии по удаленному мониторингу или внедрение системы онлайн диагностики для оптимального мониторинга СНЭ.

Отвечаем только на официальные письменные обращения по электронному адресу: 9@akb-energy.ru
